產品展示返回上級

350型電動調剖泵橇

01.用途

該橇裝泵機組專用于油田調剖堵水及注水作業中泵注液體介質。

02.設備主要構成

    連續作業工況設計,保證三缸泵及相關部件的易損件有較長的使用壽命。設備以變頻電機為動力并匹配了三檔變速箱,通過變頻及變速箱換擋調速使得三缸泵的排量及壓力有較寬的選擇范圍,保證施工要求的排量及壓力參數。設備置于集裝箱式罩棚內,便于野外露天施工作業;設備總寬度<2.3米,總重量6噸,一輛東風8噸康明斯卡車就可以解決設備移運。
    設備主要構成:底(撬)座、變頻電動機、變頻柜、離合器、三檔變速箱、三缸泵、吸排管匯、外罩等構成。

  1. 1、電動機選用防爆變頻電機和變頻柜以便于電機調速、節能和啟動;
  2. 2、離合器可脫開負荷使電機在無負荷工況下啟動及配合變速箱的換擋操作,
  3. 3、三檔變速箱實現在不同檔位下轉速的變化,使三缸泵獲得不同的排量和壓力;
  4. 4、三缸泵為臥式長沖程三缸單作用柱塞泵,低沖次設計,保證泵及易損件的使用壽命。

03.主要性能參數

1電動機??????????????????????????????????????
型??? 號:YBP315S-8(防爆變頻)
額定輸出功率:55Kw
同步輸出轉速:750r/min
2. 變頻柜
型號:GCB-75KW-1
功率:75KW
額定電壓:AC380V
3.離合器
型號:SP211-BDS
傳遞扭矩:974NM
最高轉速:2500RPM

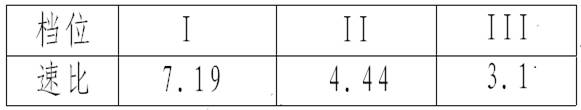

4.三檔變速箱
型號:CG403
輸入功率:150KW
最高轉速:2100RPM
操控方式:手動


5.三缸泵
型號:3PC—180
型式:臥式三缸單作用泵
額定輸入功率:135KW
沖程: 160MM
泵減速比:4.5
柱塞直徑:φ80
柱塞潤滑方式:強制潤滑
最大工作壓力:35 MPa
最大排量:7.67M3/MIN
三缸泵工作參數表


基于:η機=85%,η容=85%
6. 吸入管:4″
7.排出管:2″
8.外型尺寸(長×寬×高):6116×2200×2470 mm
9.設備總重:6000 Kg
